Was muss man bei der Statik für eine hängende LED-Wand beachten?

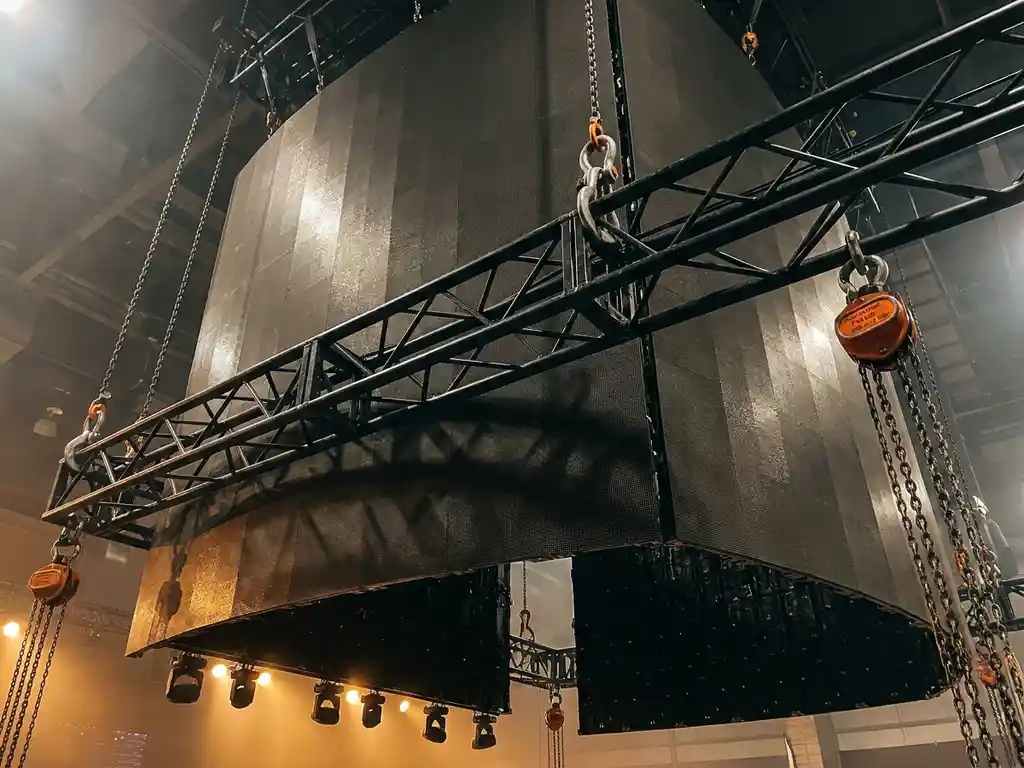

Hängendes LED-Videodisplay an schwarzem Aluminium-Traverse-Rigging mit Kettenzügen und Schäkeln, warmes Bernsteinlicht reflektiert auf den Panels, Froschperspektive.

Bei einer hängenden LED-Wand muss die Deckenkonstruktion das Gesamtgewicht der Anlage sicher tragen können, alle Aufhängepunkte müssen statisch nachgewiesen sein, und die Planung muss von einer qualifizierten Fachkraft durchgeführt werden. Ohne einen genehmigten Statiknachweis darf die LED-Wand auf Messen und Veranstaltungen nicht aufgebaut werden. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Statik, Aufhängung und Planung.

Wie viel Gewicht muss die Deckenkonstruktion tragen können?

Die Deckenkonstruktion muss das Gesamtgewicht der LED-Wand inklusive Traverse, Rigging-Material und aller Anbauten sicher tragen können. Als Richtwert gilt: Moderne LED-Kabinette wiegen je nach Bauart zwischen 8 und 20 Kilogramm pro Quadratmeter. Für eine typische Messewand von 12 Quadratmetern kommen so schnell 200 bis 300 Kilogramm zusammen, bevor Traverse und Aufhängung hinzugerechnet werden.

Wichtig ist dabei, dass nicht nur das statische Gewicht zählt. Die Konstruktion muss auch dynamische Lasten aufnehmen können, also Schwingungen, die durch Erschütterungen im Hallenbetrieb entstehen. Aus diesem Grund wird in der Praxis ein Sicherheitsfaktor auf das Eigengewicht aufgeschlagen. Dieser Faktor variiert je nach Norm und Einsatzszenario, beträgt aber häufig das Zwei- bis Vierfache des tatsächlichen Gewichts.

Bevor Sie eine hängende LED-Wand planen, sollten Sie daher unbedingt die zulässige Traglast der Deckenpunkte beim Hallenverantwortlichen anfragen. Messegelände wie die Frankfurter Messe stellen diese Daten in der Regel als Hallenplan mit eingetragenen Lastpunkten zur Verfügung.

Wer darf die Statik für eine hängende LED-Wand berechnen?

Die Statik für eine hängende LED-Wand darf nur von einer zugelassenen Fachkraft berechnet werden, in der Regel von einem Tragwerksplaner oder einem Ingenieur mit entsprechender Zulassung. Für Veranstaltungstechnik gelten in Deutschland die Technischen Regeln für Arbeitsstätten (ASR) sowie die DIN EN 17206, die klare Anforderungen an Planung und Nachweis von Fliegenden Bauten stellt.

Viele Messeveranstalter und Hallenbetreiber verlangen zusätzlich eine Abnahme durch einen Sachverständigen vor Ort. Das bedeutet: Selbst wenn ein Statiker die Berechnung erstellt hat, kann eine zweite Fachkraft die Umsetzung vor Aufbaubeginn prüfen und freigeben.

Für Messebauer ist es deshalb sinnvoll, frühzeitig einen erfahrenen Rigging-Dienstleister einzubinden, der die Statik nicht nur berechnen lässt, sondern auch die Dokumentation für den Veranstalter aufbereitet. Fehlt ein Nachweis oder ist er unvollständig, riskieren Sie eine Baustoppverfügung direkt auf dem Messegelände.

Welche Aufhängepunkte und Traversen sind für LED-Wände geeignet?

Für hängende LED-Wände eignen sich Stahl- oder Aluminium-Traversen, die für die jeweilige Last ausgelegt und zertifiziert sind. Die Wahl des richtigen Systems hängt von Gewicht, Spannweite und der verfügbaren Deckenhöhe ab. Gängige Profilgrößen für mittlere LED-Wände sind Traversen im Format 290 mm oder 390 mm, bei größeren Wänden auch Gitterträger mit entsprechend höheren Traglasten.

Punktlast und Verteilung

Jeder einzelne Aufhängepunkt an der Hallendecke darf nur mit der für ihn zugelassenen Punktlast belastet werden. Wenn das Gesamtgewicht der Anlage auf mehrere Punkte verteilt wird, muss die Lastverteilung rechnerisch nachgewiesen sein. Eine ungleichmäßige Verteilung, etwa weil die Traverse asymmetrisch beladen ist, erhöht die Last auf einzelne Punkte erheblich.

Zertifizierung der Hebezeuge

Alle Hebezeuge, also Kettenzüge, Schäkel und Seile, müssen nach DGUV Vorschrift 54 geprüft und mit einem gültigen Prüfprotokoll versehen sein. Nicht zertifiziertes Material wird von Sachverständigen auf Messen grundsätzlich abgelehnt. Achten Sie darauf, dass Ihr Rigging-Partner aktuelle Prüfnachweise für alle eingesetzten Mittel vorlegen kann.

Welche Rolle spielt der Schwerpunkt bei einer hängenden LED-Wand?

Der Schwerpunkt einer hängenden LED-Wand bestimmt, wie sich die Last auf die Aufhängepunkte verteilt und ob die Konstruktion im Gleichgewicht hängt. Liegt der Schwerpunkt nicht mittig zwischen den Aufhängepunkten, kippt die Traverse, und einzelne Punkte werden überproportional belastet. Das kann im schlimmsten Fall zur Überlastung eines Kettenzugs führen.

Besonders relevant wird das, wenn zusätzliche Elemente an der Traverse befestigt werden, etwa Lichtspots, Lautsprecher oder Kabelbäume. Jedes dieser Elemente verändert den Schwerpunkt. Deshalb sollte die Statikberechnung immer den vollständigen Ausbauzustand der Traverse abbilden, nicht nur das Gewicht der LED-Kabinette allein.

In der Praxis empfiehlt es sich, die Traverse zunächst am Boden vollständig aufzubauen und zu bestücken, bevor sie in die Luft gehoben wird. So lässt sich der tatsächliche Schwerpunkt kontrollieren, und die Aufhängepunkte können bei Bedarf noch angepasst werden.

Was passiert, wenn die Statik auf einer Messe nicht genehmigt wird?

Wenn die Statik für eine hängende LED-Wand auf einer Messe nicht genehmigt wird, darf die Konstruktion nicht aufgebaut werden oder muss sofort abgebaut werden. Der Hallenverantwortliche oder der zuständige Sachverständige kann den Aufbau bis zur Vorlage vollständiger Unterlagen stoppen. In diesem Fall steht der gesamte Messeauftritt auf dem Spiel.

Häufige Ablehnungsgründe sind fehlende oder veraltete Prüfprotokolle für Hebezeuge, eine unvollständige statische Berechnung, fehlende Angaben zur Lastverteilung oder Material, das nicht den geforderten Normen entspricht. Manchmal reicht auch eine falsch ausgefüllte Aufbaugenehmigung, um den Prozess ins Stocken zu bringen.

Die Konsequenzen sind erheblich: Neben dem Imageschaden für den Aussteller entstehen oft kurzfristige Mehrkosten für alternative Aufbauten, Bodenständer oder Ersatztechnik. Deshalb ist eine sorgfältige Vorbereitung der Statikdokumentation keine reine Formalität, sondern eine direkte Absicherung des Messeerfolgs.

Wie früh sollte die Statikplanung für eine Messeproduktion beginnen?

Die Statikplanung für eine hängende LED-Wand sollte mindestens sechs bis acht Wochen vor dem Aufbautermin beginnen. Viele Messeveranstalter verlangen die Einreichung der Statikdokumentation bereits zwei bis vier Wochen vor der Veranstaltung. Wer zu spät startet, riskiert, dass Korrekturen nicht mehr rechtzeitig umgesetzt werden können.

Der Planungsprozess umfasst mehrere Schritte, die Zeit benötigen:

Abfrage der zulässigen Lastpunkte und Deckenhöhen beim Hallenverantwortlichen
Festlegung von Wandgröße, Gewicht und Traverse durch den Technikdienstleister
Statische Berechnung durch einen zugelassenen Ingenieur
Prüfung und Freigabe der Unterlagen durch den Messeveranstalter
Sicherstellung, dass alle Hebezeuge aktuelle Prüfprotokolle haben

Besonders bei komplexen Aufbauten mit mehreren hängenden Elementen oder ungewöhnlichen Wandformaten kann die Abstimmung zwischen Statiker, Technikdienstleister und Messeveranstalter mehrere Wochen in Anspruch nehmen. Frühzeitiges Handeln gibt allen Beteiligten den nötigen Spielraum für Anpassungen.

Wie ACETEC bei der Statikplanung für hängende LED-Wände unterstützt

Hängende LED-Wände erfordern sorgfältige Planung, präzise Dokumentation und erfahrene Partner, die den gesamten Prozess von der ersten Idee bis zur Abnahme auf der Messe begleiten. Genau das ist unser Ansatz bei ACETEC.

Maßgeschneiderte LED-Lösungen: Wir planen hängende LED-Wände in individuellen Formaten und Auflösungen, inklusive unserer hausintern entwickelten 3D-Billboards mit 90°-Eckmodulen.
Technische Beratung von Anfang an: Wir klären mit Ihnen frühzeitig Gewicht, Traverse, Aufhängepunkte und die notwendigen Statikdokumente, damit der Aufbau auf der Messe reibungslos verläuft.
Erfahrung auf deutschen und europäischen Messegeländen: Von unserem Standort in Wiesbaden aus betreuen wir Projekte auf dem Frankfurter Messegelände, im RMCC und darüber hinaus. Wir kennen die Anforderungen der Veranstalter und helfen Ihnen, die Genehmigungsunterlagen korrekt und rechtzeitig einzureichen.
Zertifiziertes Rigging-Equipment: Alle von uns eingesetzten Hebezeuge und Traversen entsprechen den geltenden Normen und werden mit aktuellen Prüfprotokollen geliefert.
Persönliche Projektbegleitung: Unser Team begleitet Ihr Projekt von der Planung bis zum Abbau, flexibel und direkt ansprechbar.

Wenn Sie eine hängende LED-Wand für Ihren nächsten Messeauftritt planen und wissen möchten, was technisch und statisch möglich ist, freuen wir uns auf ein Beratungsgespräch.
